前言

會參加這個活動一是因為課程內容看起來就很酷，二是能水一整個禮拜的免費午餐，而且還送書，就是好東西不用錢還反過來送你禮物，這種東西哪裡找對吧！而且還不用考試選拔就能享受XD

我都考過物奧了這種課程對我來說應該輕輕鬆鬆(x

這次活動附中的特別多，是因為全校都把活動資訊丟在家長群，我比較納悶的是為什麼不直接丟給學生🤔

以下可能有很多地方都沒有寫的很清楚，這是因為這是一篇筆記文而非教學文。

基本的量子力學

古典物理告訴我們的事情

1. 慣性：$\sum\limits{\vec{F}}=0\Leftrightarrow$ 無法區分靜 / 動
2. 帶電 / 磁物體具有加速度會發射電磁波

Bra-Ket

$|\phi \rangle$ 叫做 Ket，就是我們熟悉的列向量，而每個 Ket 都有與之對應的 Bra：$\langle\phi|$，是 Ket 的共軛轉置，為行向量，也就是 $\langle\phi| = |\phi \rangle^\dagger$。我們可以輕易驗證兩向量 $|a \rangle$、$|b \rangle$ 的內積就是 $\langle a|b \rangle$。

我們會用一個 Hilbert space 裡的向量來表示一個量子態，Hilbert space 表示完備的內積空間。

我們定義以下常用的 basis：

$$\begin{aligned} |0\rangle &= \begin{pmatrix} 1 \\ 0 \end{pmatrix}, & |1\rangle &= \begin{pmatrix} 0 \\ 1 \end{pmatrix} \\ |+\rangle &= \frac{1}{\sqrt{2}}\left(|0\rangle + |1\rangle\right), & |-\rangle &= \frac{1}{\sqrt{2}}\left(|0\rangle - |1\rangle\right) \end{aligned}$$

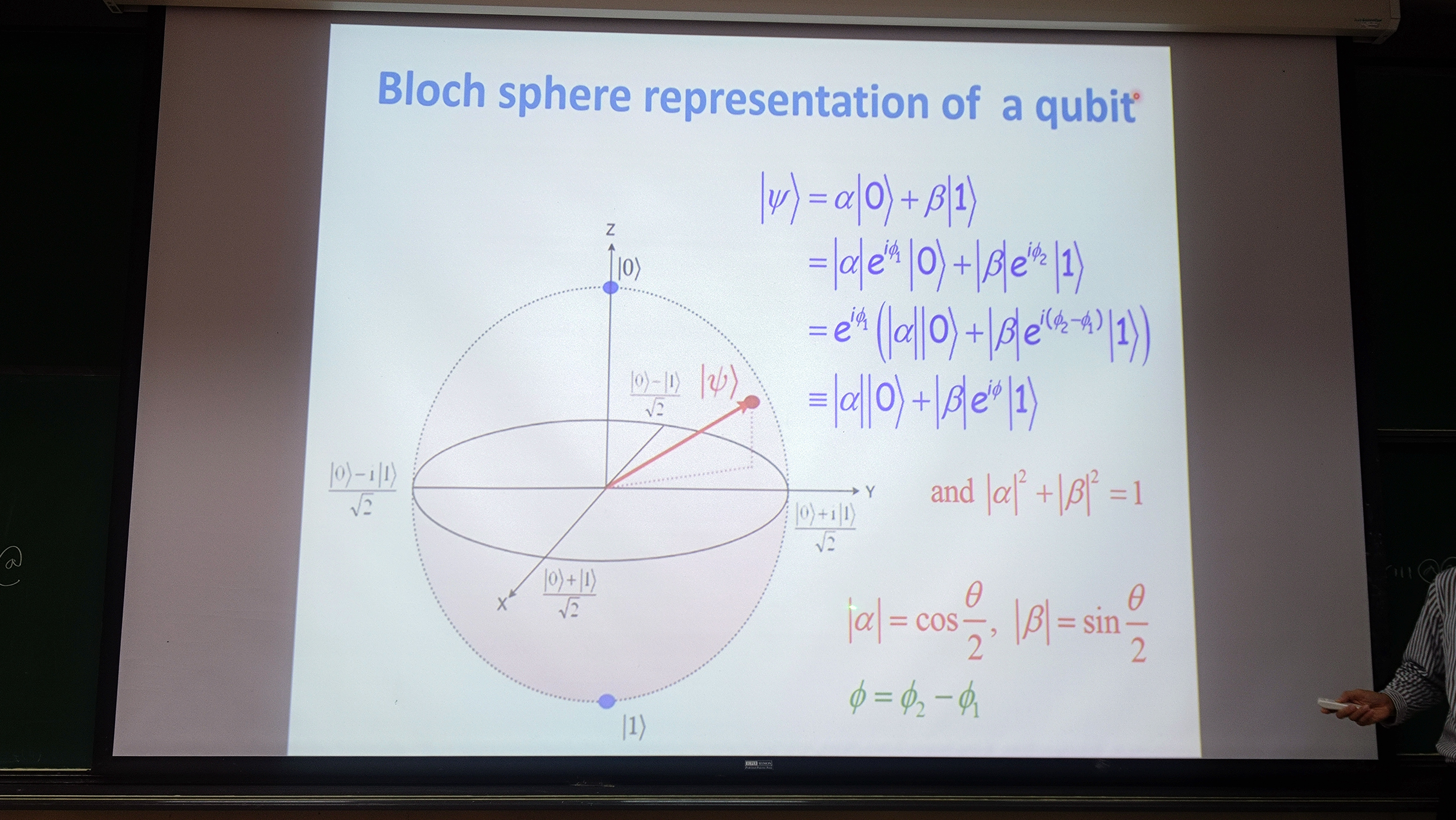

Bloch Sphere

球座標表示，就這樣。

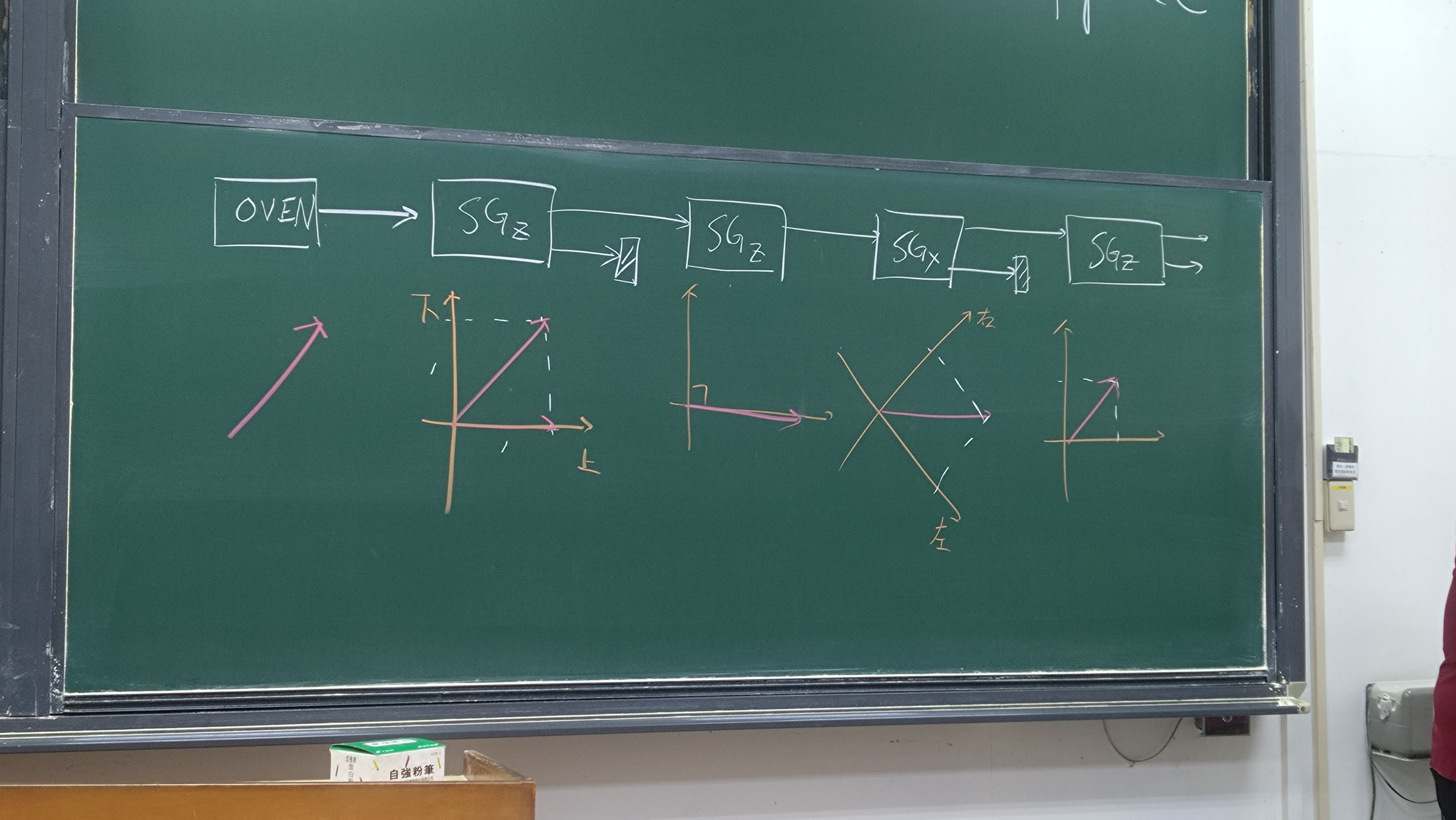

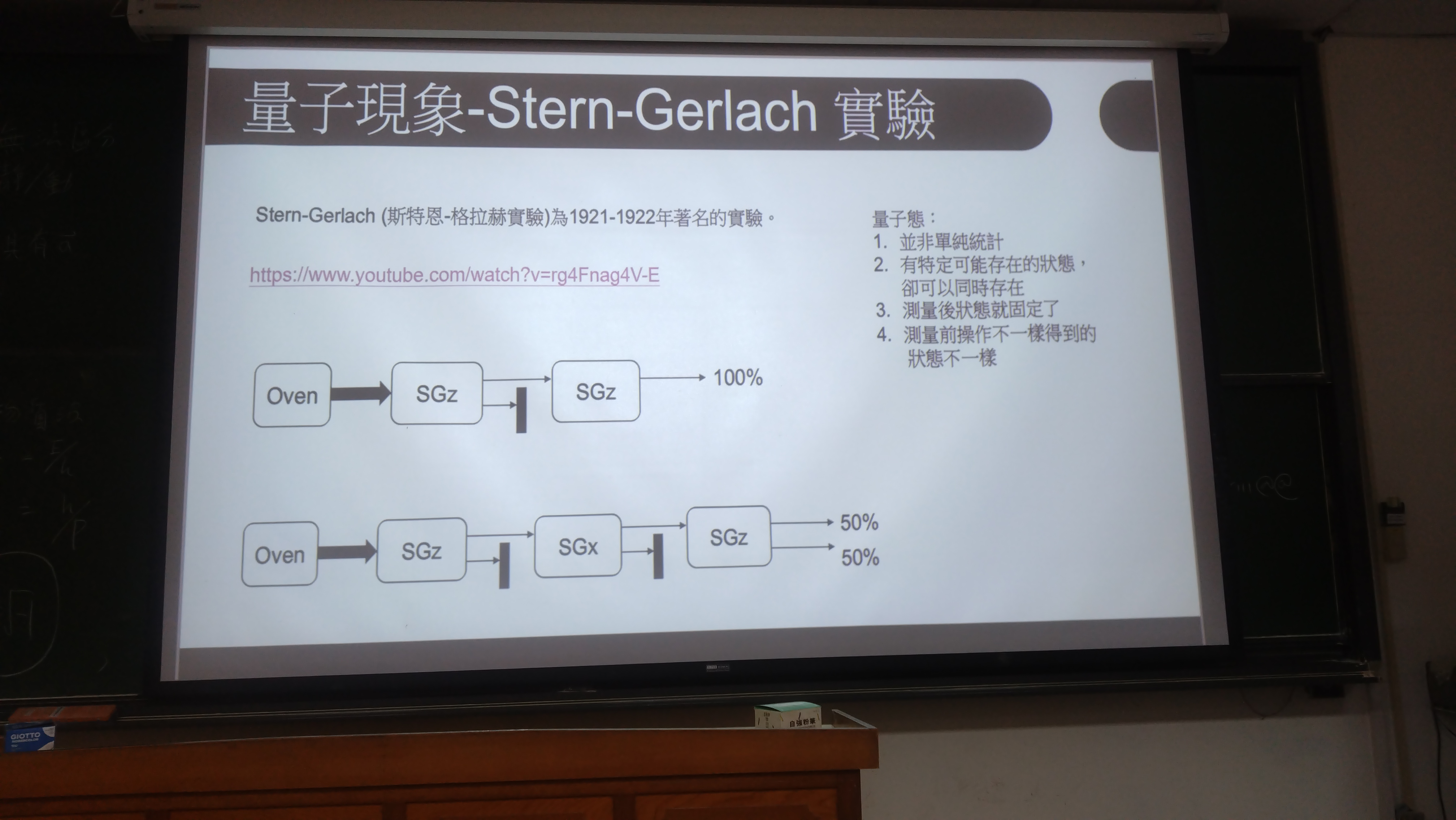

Stern-Gerlach 實驗

量子力學中非常非常重要的實驗，不同於巨觀世界的直覺，說明量子力學中有疊加態且測量很重要。
我們以向量表示一個量子態，那測量就可以想像成把這個向量投影到測量的方向，能以此簡易的理解實驗結果。

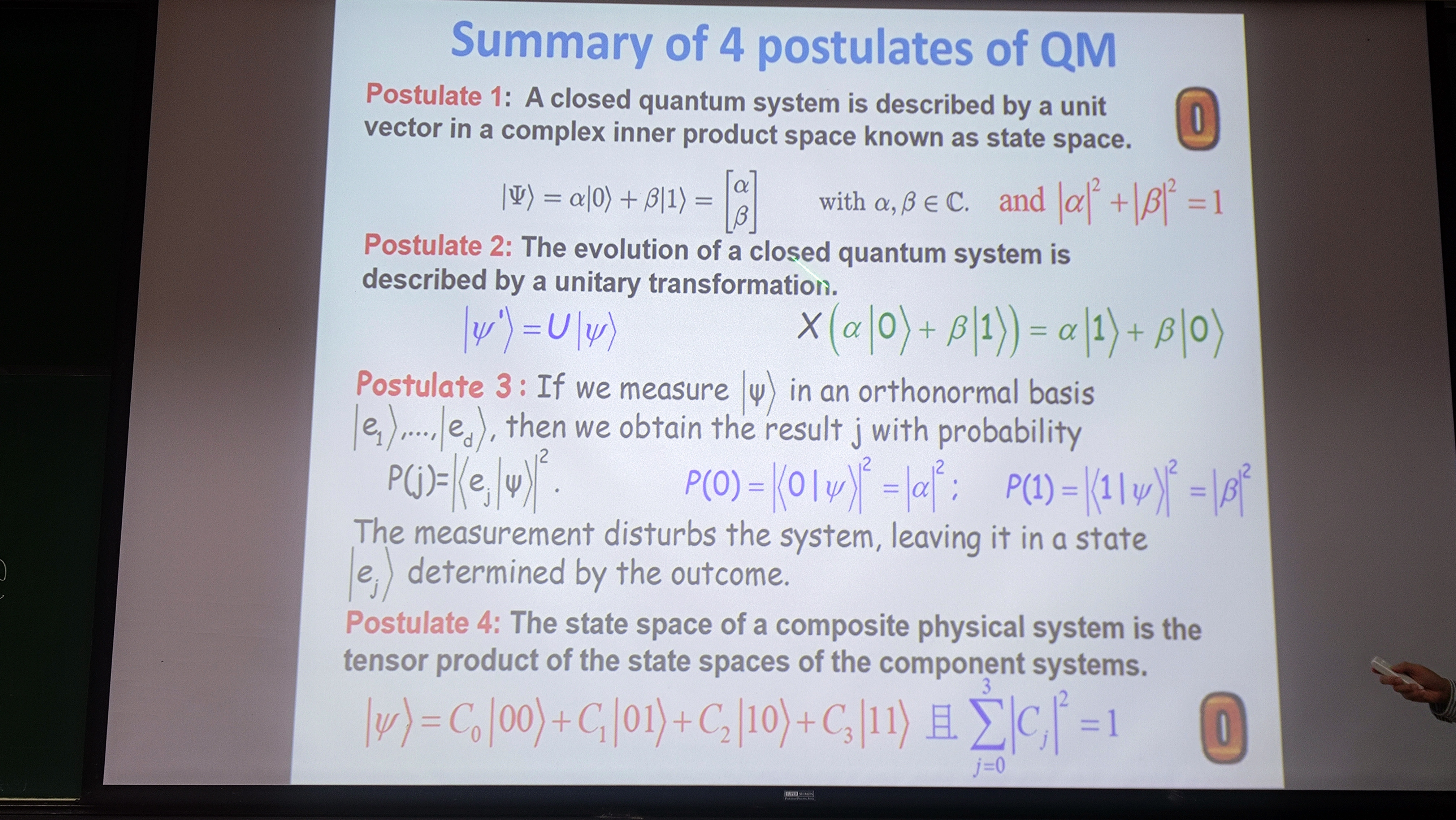

量子力學 4 大公設

以下解釋 Unitary 和 Tensor product 是什麼

Unitary Matrix

矩陣 $U$ 是 Unitary 矩陣表示

$$U\cdot U^\dagger = I$$

為什麼量子變換都一定是 Unitary 呢？是因為 Unitary 能保正交(因為要機率守恆)，見以下：

$$\vert{}\psi'\rangle = U\vert{}\psi\rangle \vert{}\phi'\rangle = U\vert{}\phi\rangle$$

$$\langle \psi' \vert{} \phi' \rangle = (U\vert{}\psi\rangle)^\dagger (U\vert{}\phi\rangle) = \langle \psi \vert{} U^\dagger U \vert{} \phi \rangle$$

為了保內積，我們要求 $U\cdot U^\dagger = I$

Tensor product

去看這篇w 09 張量積(Tensor product) - HackMD

CHSH game

這和貝爾不等式等價，所以上課沒講貝爾不等式講這個。

這個遊戲這樣進行：有一名裁判®和兩名玩家(A, B)，R產生2個古典位元分別傳給 A, B，A, B 收到之後需要個別回傳一個古典位元，a, b。玩家獲勝的條件為 $xy=a\oplus b$。過程中 A, B 兩人在遊戲過程中是不能交流的。

古典策略

圖片來源：CHSH game | IBM Quantum Learning

以下表格列出幾個例子

x	y	a	b	xy	$a\oplus b$	Result
0	1	0	1	0	1	Loss
0	1	1	1	0	0	Win
1	1	1	0	1	1	Win

古典策略能做到最好的勝率為 $75\%$，作法是 A 和 B 都無論如何回傳 0。

量子策略

勝率 $75\%$，看起來不能再高了對吧？但如果量子力學是對的那就不一樣了。A 和 B 可以事先準備一對處於最大疊加態 (Bell State) 的粒子對：$\vert{}\phi\rangle = \frac{1}{\sqrt2}\left(|00\rangle+|11\rangle\right)$，然後一人拿一顆。

而玩家 A、B 策略分別為：

• 玩家A：如果 $x=0$，在 Z 方向測量；如果 $x=1$，在 X 方向測量
• 玩家B：如果 $y=0$，在 $\frac{(Z+X)}{\sqrt{2}}$ 方向測量；如果 $y=1$，在 $\frac{(Z-X)}{\sqrt{2}}$ 方向測量

我們窮舉 $(x,y)$ 的四種可能，可以發現勝率全部都是 $\cos^2(\frac{\pi}{8})\approx 0.85$，比古典策略高。

薛丁格方程式

$$i\hbar \frac{\partial}{\partial t}\Psi(\mathbf{r},t) = \left[ -\frac{\hbar^2}{2m}\nabla^2 + V(\mathbf{r}) \right]\Psi(\mathbf{r},t)$$

猜出方程式

教授：這只有用到高中知識，所以理論上你們都能寫下薛丁格方程式

我上課時沒拍到，所以我是課後問 Gemini 的

薛丁格是怎麼猜出薛丁格方程式的呢？
既然是波，那他也只能長成這樣(至少組成單元是這樣)

$$\psi(x,t) = A e^{i(kx - \omega t)}$$

從量子力學的能量和物質波公式能得出

$$\begin{aligned} E=hf=\hbar\omega & \implies & \omega = \frac{E}{\hbar}\\ p=\frac{h}{\lambda}=\hbar k & \implies & k = \frac{p}{\hbar} \end{aligned}$$

帶回去，能得到

$$\psi(x,t) = A e^{\frac{i}{\hbar}(px - Et)}$$

對 $x$ 微分兩次可得

$$\frac{\partial^2 \psi}{\partial x^2} = \left(\frac{i}{\hbar}p\right)^2 \psi = -\frac{p^2}{\hbar^2} \psi \implies -\hbar^2 \frac{\partial^2 \psi}{\partial x^2} = p^2\psi$$

對 $t$ 微分一次可得

$$\frac{\partial \psi}{\partial t} = -\frac{i}{\hbar} E \cdot \psi \implies i\hbar \frac{\partial \psi}{\partial t} = E\psi$$

我們將他們代入能量守恆(兩邊同乘$\psi$)：

$$E\psi = \frac{p^2}{2m}\psi + V(x)\psi$$

即可得到

$$i\hbar \frac{\partial \psi(x,t)}{\partial t} = \left(-\frac{\hbar^2}{2m} \frac{\partial^2}{\partial x^2} + V(x)\right)\psi(x,t)$$

這是一維的，稍加推廣就可以得到上面那個。

量子計算基礎

量子邏輯閘

首先，量子邏輯閘一定是 Unitary 的，常見的量子邏輯閘整理如下：

註：為了銜接，以下用 IBM Quantum Platform 的約定，最右邊為第一個 q bit。

單閘：

Gate	Matrix	Vector	Maze

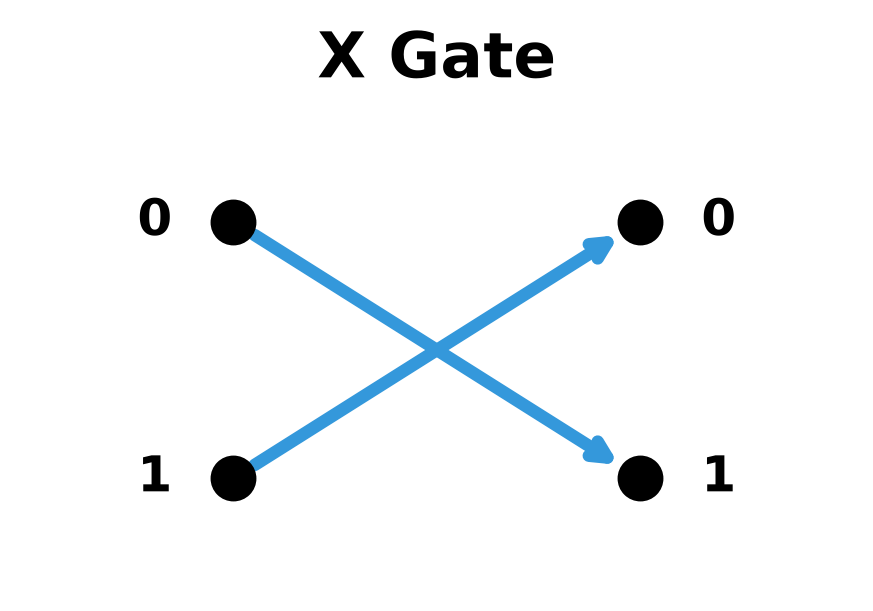

X	$\begin{pmatrix} 0 & 1 \\ 1 & 0 \end{pmatrix}$	$\vert{}0\rangle \rightarrow \vert{}1\rangle \\ \vert{}1\rangle \rightarrow \vert{}0\rangle$

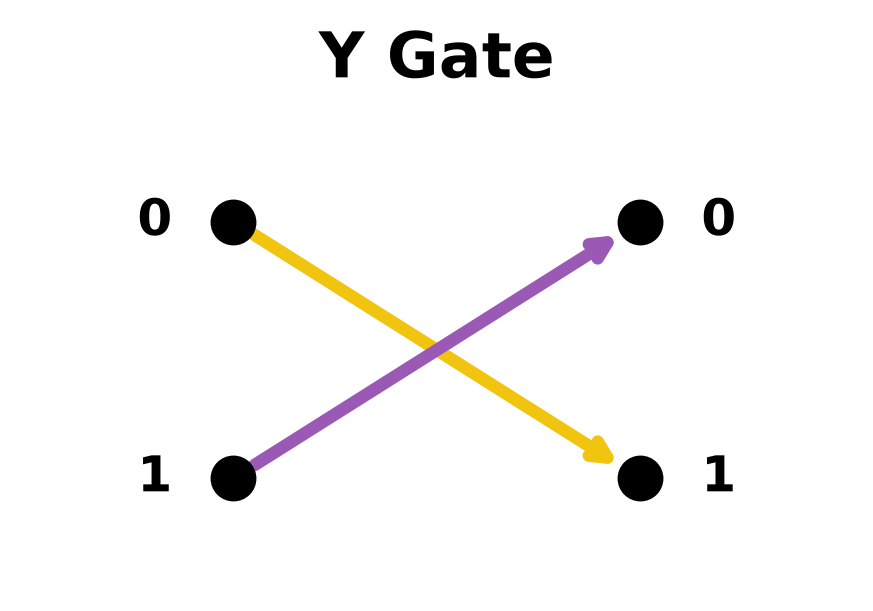

Y	$\begin{pmatrix} 0 & -i \\ i & 0 \end{pmatrix}$	$\vert{}0\rangle \rightarrow i\vert{}1\rangle \\ \vert{}1\rangle \rightarrow -i\vert{}0\rangle$

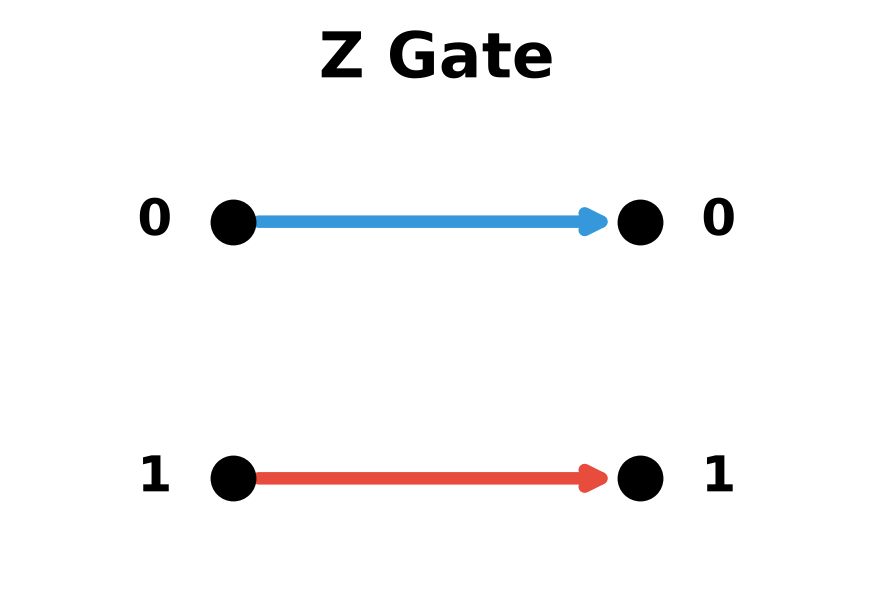

Z	$\begin{pmatrix} 1 & 0 \\ 0 & -1 \end{pmatrix}$	$\vert{}0\rangle \rightarrow \vert{}0\rangle \\ \vert{}1\rangle \rightarrow -\vert{}1\rangle$

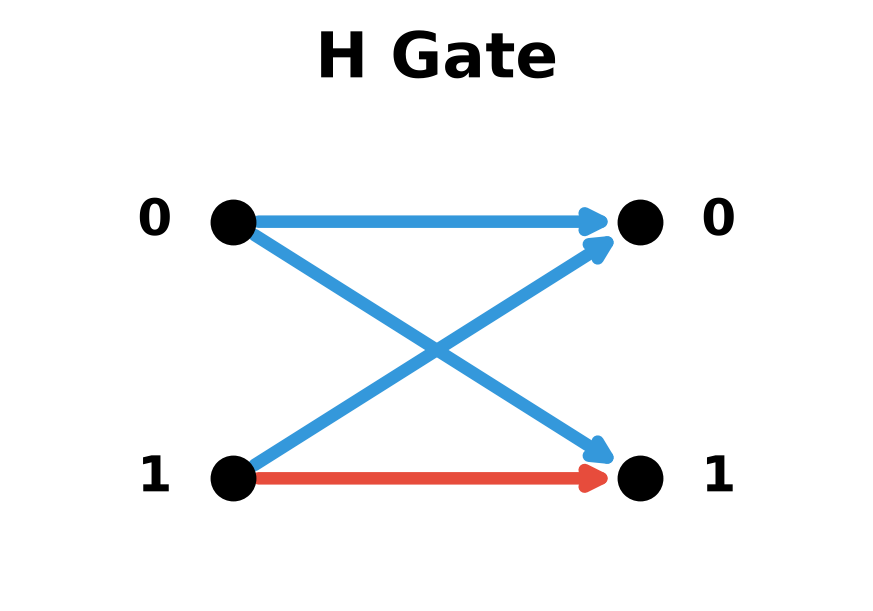

H	$\frac{1}{\sqrt{2}}\begin{pmatrix} 1 & 1 \\ 1 & -1 \end{pmatrix}$	$\vert{}0\rangle \rightarrow \frac{1}{\sqrt{2}}(\vert{}0\rangle + \vert{}1\rangle) \\ \vert{}1\rangle \rightarrow \frac{1}{\sqrt{2}}(\vert{}0\rangle - \vert{}1\rangle)$

雙閘：

Gate	Matrix	Vector	Maze

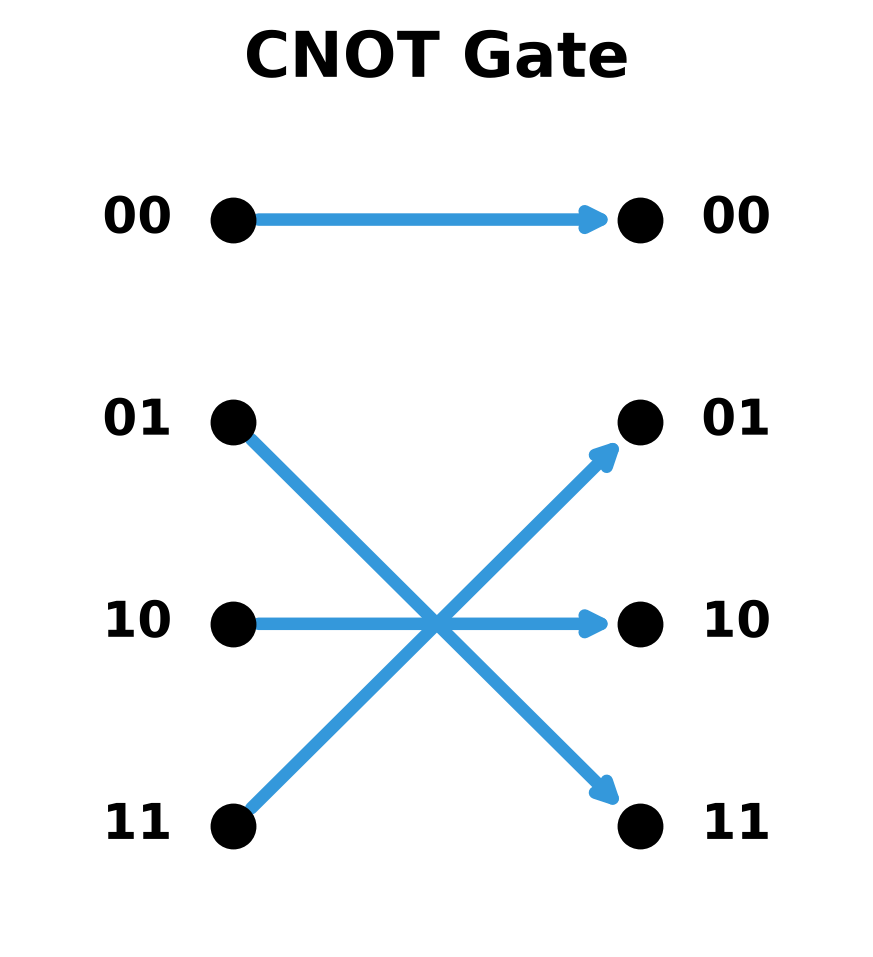

CNOT	$\begin{pmatrix} 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 0 & 1 & 0 \\ 0 & 1 & 0 & 0 \end{pmatrix}$	$\vert{}00\rangle \rightarrow \vert{}00\rangle \\ \vert{}01\rangle \rightarrow \vert{}11\rangle \\ \vert{}10\rangle \rightarrow \vert{}10\rangle \\ \vert{}11\rangle \rightarrow \vert{}01\rangle$

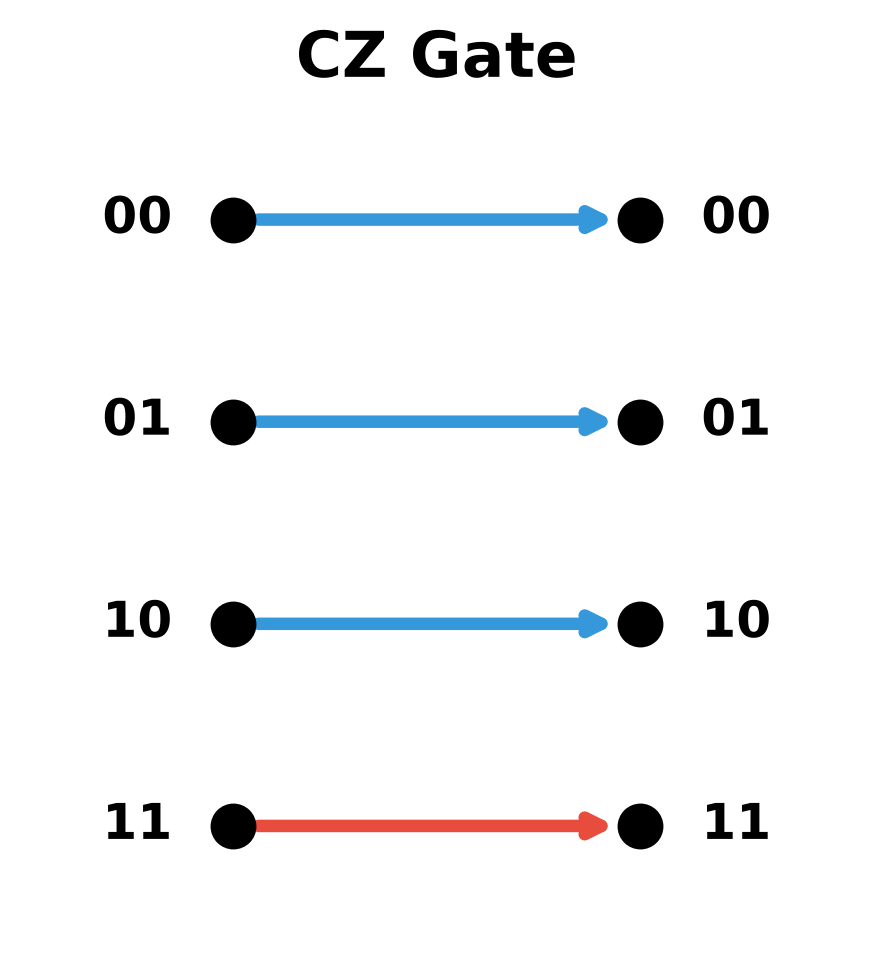

CZ	$\begin{pmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & -1 \end{pmatrix}$	$\vert{}00\rangle \rightarrow \vert{}00\rangle \\ \vert{}01\rangle \rightarrow \vert{}01\rangle \\ \vert{}10\rangle \rightarrow \vert{}10\rangle \\ \vert{}11\rangle \rightarrow -\vert{}11\rangle$

AI 好讚，幫我生出這些，難以想像手搓 LaTeX 和那個 Maze 要搞多久

生成 Maze 那幾張圖片的 code

這也是 AI 生的w

import matplotlib.pyplot as plt

# 定義顏色常數
COLOR_MAP = {
    'blue': '#3498db',    # 正實數 (+1)
    'red': '#e74c3c',     # 負實數 (-1)
    'gold': '#f1c40f',    # 正虛數 (+i)
    'purple': '#9b59b6'   # 負虛數 (-i)
}

def draw_maze(gate_name, connections, is_two_qubit=False, filename=''):
    fig, ax = plt.subplots(figsize=(3.5, 3.5 if is_two_qubit else 2))

    if is_two_qubit:
        # 在 IBM 標準下，由上到下排列：00, 01, 10, 11
        labels = ['00', '01', '10', '11']
        y_positions = [3, 2, 1, 0]
        y_lim = (-0.5, 3.5)
    else:
        labels = ['0', '1']
        y_positions = [1, 0]
        y_lim = (-0.4, 1.4)

    # 畫輸入端節點
    ax.scatter([0] * len(y_positions), y_positions, color='black', s=100, zorder=5)
    for label, y in zip(labels, y_positions):
        ax.text(-0.15, y, label, ha='right', va='center', fontsize=12, weight='bold')

    # 畫輸出端節點
    ax.scatter([1] * len(y_positions), y_positions, color='black', s=100, zorder=5)
    for label, y in zip(labels, y_positions):
        ax.text(1.15, y, label, ha='left', va='center', fontsize=12, weight='bold')

    # 連線映射
    label_to_y = {l: y for l, y in zip(labels, y_positions)}
    for start_lbl, end_lbl, color_key in connections:
        start_y = label_to_y[start_lbl]
        end_y = label_to_y[end_lbl]
        color = COLOR_MAP[color_key]
        ax.annotate('', xy=(1, end_y), xytext=(0, start_y),
                    arrowprops=dict(arrowstyle="->", color=color, lw=3, shrinkA=6, shrinkB=6))

    ax.set_xlim(-0.5, 1.5)
    ax.set_ylim(y_lim)
    ax.axis('off')
    plt.title(f"{gate_name} Gate", fontsize=15, weight='bold', pad=10)
    plt.savefig(filename, bbox_inches='tight', dpi=300, transparent=True)
    plt.close()

# ==== 執行繪製 ====
# 一維閘保持不變
draw_maze('X', [('0', '1', 'blue'), ('1', '0', 'blue')], False, 'x_maze.png')
draw_maze('Y', [('0', '1', 'gold'), ('1', '0', 'purple')], False, 'y_maze.png')
draw_maze('Z', [('0', '0', 'blue'), ('1', '1', 'red')], False, 'z_maze.png')
draw_maze('H', [('0', '0', 'blue'), ('0', '1', 'blue'), ('1', '0', 'blue'), ('1', '1', 'red')], False, 'h_maze.png')

# 修正：CNOT 閘 (IBM標準，q0控制右位元。01->11, 11->01，其餘不變)
cnot_connections = [('00', '00', 'blue'), ('01', '11', 'blue'), ('10', '10', 'blue'), ('11', '01', 'blue')]
draw_maze('CNOT', cnot_connections, True, 'cnot_maze.png')

# CZ 閘 (由於CZ只作用於 |11>，所以不論哪一種矩陣序，節點連接與對射皆維持不變)
cz_connections = [('00', '00', 'blue'), ('01', '01', 'blue'), ('10', '10', 'blue'), ('11', '11', 'red')]
draw_maze('CZ', cz_connections, True, 'cz_maze.png')

print("IBM 標準迷宮圖片生成完畢！")

可以驗證 $H^\dagger X H = Z$，這讓我想起矩陣對角化

預測量子電路結果的三種方式

給一個量子電路，我們怎麼知道跑出來的結果是什麼呢？我們統一以以下這個量子電路：

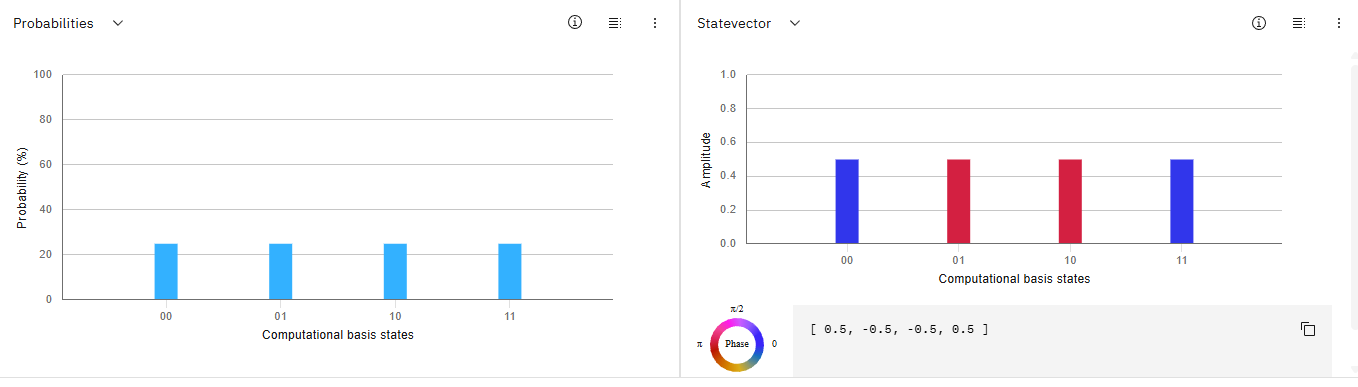

他的結果如下：

我們分別用以下三種方法求出答案

矩陣法

把它看成三個部分，第一個部分是對 q0, q1 分別作 H Gate，組合起來就是：

$$H\otimes H = \frac{1}{\sqrt{2}}\begin{pmatrix} 1 & 1 \\ 1 & -1 \end{pmatrix} \otimes \frac{1}{\sqrt{2}}\begin{pmatrix} 1 & 1 \\ 1 & -1 \end{pmatrix} = \frac{1}{2} \begin{pmatrix} 1 & 1 & 1 & 1 \\ 1 & -1 & 1 & -1 \\ 1 & 1 & -1 & -1 \\ 1 & -1 & -1 & 1 \end{pmatrix}$$

第二部分是對 q0 作 I (也就是什麼都不做)、對 q1 做 Z Gate，組合起來是：

$$Z \otimes I = \begin{pmatrix} 1 & 0 \\ 0 & -1 \end{pmatrix} \otimes \begin{pmatrix} 1 & 0 \\ 0 & 1 \end{pmatrix} = \begin{pmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & -1 & 0 \\ 0 & 0 & 0 & -1 \end{pmatrix}$$

第三部分是一個 CNOT Gate，因為他本來就是二元的 Gate 所以可以直接用。

所以我們可以計算總電路等價於：

$$\begin{aligned} CNOT(Z \otimes I)(H\otimes H) & = \begin{pmatrix} 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \\ 0 & 0 & 1 & 0 \\ 0 & 1 & 0 & 0 \end{pmatrix} \begin{pmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & -1 & 0 \\ 0 & 0 & 0 & -1 \end{pmatrix} \frac{1}{2}\begin{pmatrix} 1 & 1 & 1 & 1 \\ 1 & -1 & 1 & -1 \\ 1 & 1 & -1 & -1 \\ 1 & -1 & -1 & 1 \end{pmatrix}\\ & = \frac{1}{2} \begin{pmatrix} 1 & 1 & 1 & 1 \\ -1 & 1 & 1 & -1 \\ -1 & -1 & 1 & 1 \\ 1 & -1 & 1 & -1 \end{pmatrix} \end{aligned}$$

在 IBM Composer 上預設每個量子位元初始都是 $\vert{}0\rangle$，所以結果就會是

$$\frac{1}{2} \begin{pmatrix} 1 & 1 & 1 & 1 \\ -1 & 1 & 1 & -1 \\ -1 & -1 & 1 & 1 \\ 1 & -1 & 1 & -1 \end{pmatrix} \vert{}00\rangle = \frac{1}{2} \begin{pmatrix} 1 & 1 & 1 & 1 \\ -1 & 1 & 1 & -1 \\ -1 & -1 & 1 & 1 \\ 1 & -1 & 1 & -1 \end{pmatrix} \begin{pmatrix} 1 \\ 0 \\ 0 \\ 0 \end{pmatrix} = \frac12\begin{pmatrix} 1 \\ -1 \\ -1 \\ 1 \end{pmatrix}$$

這個做法的好處就是我們只要推導一次，之後就算 Init state 變了還是一樣把整體矩陣左乘即可；缺點是計算量大。

向量法

$$\vert{}00\rangle \xrightarrow{H_{q_0}} \frac{1}{\sqrt{2}}\left( \vert{}00\rangle + \vert{}01\rangle \right) \xrightarrow{H_{q_1}} \frac12 \left( \vert{}00\rangle + \vert{}01\rangle + \vert{}10\rangle + \vert{}11\rangle \right) \\ \xrightarrow{Z_{q_1}} \frac12 \left( \vert{}00\rangle + \vert{}01\rangle - \vert{}10\rangle - \vert{}11\rangle \right) \xrightarrow{CNOT} \frac12 \left( \vert{}00\rangle + \vert{}11\rangle - \vert{}10\rangle - \vert{}01\rangle \right)$$

連連看

AI 好讚 生圖的扣的

import matplotlib.pyplot as plt

# 定義迷宮方法顏色常數
COLOR_MAP = {
    'blue': '#3498db',    # 正實數振幅 (+1)
    'red': '#e74c3c',     # 負實數振幅 (-1)
}

fig, ax = plt.subplots(figsize=(14, 5))

# 建立 5 個時間點的 X 軸位置 (0 到 4)
x_positions = [0, 1, 2, 3, 4]
labels = ['00', '01', '10', '11']
y_positions = [3, 2, 1, 0] # 由上至下排列
label_to_y = {l: y for l, y in zip(labels, y_positions)}

# 1. 繪製所有的黑點節點
for x in x_positions:
    ax.scatter([x] * 4, y_positions, color='black', s=100, zorder=5)

# 2. 僅在「最左邊」與「最右邊」標註狀態標籤
for lbl, y in zip(labels, y_positions):
    ax.text(-0.15, y, lbl, ha='right', va='center', fontsize=14, weight='bold')
    ax.text(4.15, y, lbl, ha='left', va='center', fontsize=14, weight='bold')

# 3. 定義每個時間段的箭頭映射關係 (start_label, end_label, color)
# Step 1: H_q0 (x=0 -> x=1)
step1 = [('00', '00', 'blue'), ('00', '01', 'blue')]

# Step 2: H_q1 (x=1 -> x=2)
step2 = [('00', '00', 'blue'), ('00', '10', 'blue'),
         ('01', '01', 'blue'), ('01', '11', 'blue')]

# Step 3: Z_q1 (x=2 -> x=3)
step3 = [('00', '00', 'blue'), ('01', '01', 'blue'),
         ('10', '10', 'red'),  ('11', '11', 'red')]

# Step 4: CNOT (x=3 -> x=4)
step4 = [('00', '00', 'blue'), ('01', '11', 'blue'),
         ('10', '10', 'red'),  ('11', '01', 'red')]

all_steps = [step1, step2, step3, step4]

# 4. 繪製穿梭在節點間的彩色箭頭
for idx, step_connections in enumerate(all_steps):
    x_start = x_positions[idx]
    x_end = x_positions[idx + 1]
    for start_lbl, end_lbl, color_key in step_connections:
        sy = label_to_y[start_lbl]
        ey = label_to_y[end_lbl]
        color = COLOR_MAP[color_key]
        ax.annotate('', xy=(x_end, ey), xytext=(x_start, sy),
                    arrowprops=dict(arrowstyle="->", color=color, lw=3, shrinkA=6, shrinkB=6))

# 5. 在每一段的上方中央對齊標註 Gate Name
gate_names = ["$H_{q_0}$", "$H_{q_1}$", "$Z_{q_1}$", "CNOT"]
for idx, name in enumerate(gate_names):
    x_center = (x_positions[idx] + x_positions[idx + 1]) / 2
    ax.text(x_center, 3.6, name, ha='center', va='bottom', fontsize=14, weight='bold')

# 微調畫布邊界並關閉座標軸
ax.set_xlim(-0.6, 4.6)
ax.set_ylim(-0.5, 4.0)
ax.axis('off')

plt.tight_layout()
# 匯出成高解析度、透明背景的網頁圖檔
plt.savefig('maze_combined.png', bbox_inches='tight', dpi=300, transparent=True)
plt.close()

print("一體化演進迷宮圖已成功生成：maze_combined.png")

常用的量子態製作

平均疊加態

對每個 qubits 都上 H Gate：

$$H^{\otimes n}\vert{}0\cdots 0\rangle = H\otimes H\otimes\cdots\otimes H \vert{}0\cdots0\rangle = \frac{1}{\sqrt{2^n}}\sum\limits_{x\in\{0,1\}^n} \vert{}x\rangle$$

糾纏態：Bell State

Bell State	Quantum circuit
$\vert{}\phi+\rangle = \frac{1}{\sqrt2}\left(\vert{}00\rangle+\vert{}11\rangle\right)$
$\vert{}\phi-\rangle = \frac{1}{\sqrt2}\left(\vert{}00\rangle-\vert{}11\rangle\right)$
$\vert{}\psi+\rangle = \frac{1}{\sqrt2}\left(\vert{}01\rangle+\vert{}10\rangle\right)$
$\vert{}\psi-\rangle = \frac{1}{\sqrt2}\left(-\vert{}01\rangle+\vert{}10\rangle\right)$

IBM Quantum Platform

以 .edu 的 Gmail 註冊還可以獲得 10 分鐘的免費實機額度！
documentation/academic-initiative/how-to/How-to-request-and-IBM-Cloud-Feature-Code/readme.md at main · academic-initiative/documentation

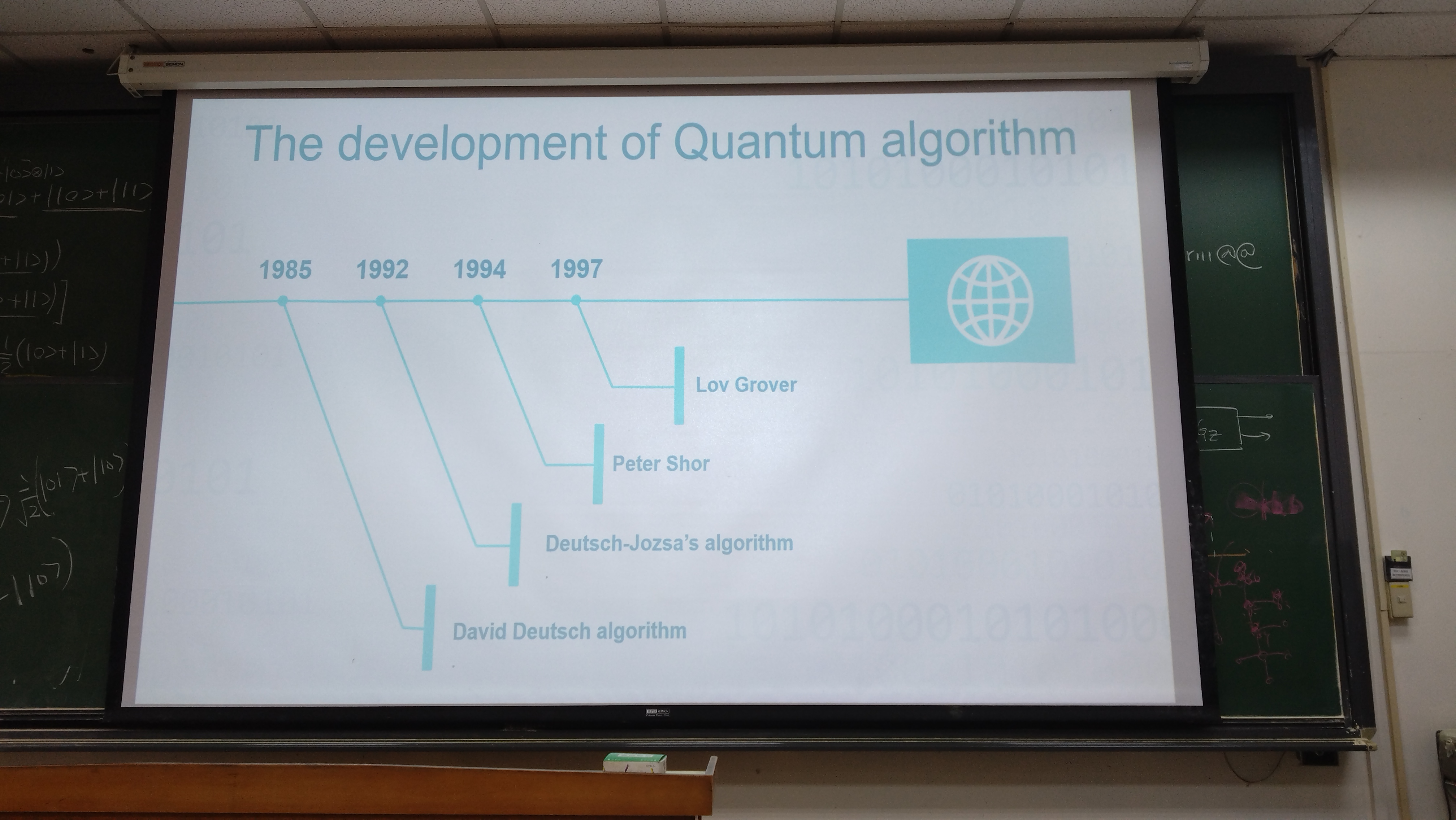

量子演算法

Deutsch algorithm

考慮函數 $f:\{0,1\}\to\{0,1\}$，這個演算法能用來判斷 $f$ 是不是常數函數
這個演算法看似很廢(畢竟 $f$ 也只有 4 種可能)，但作為第一個量子演算法是挺重要的。
在古典演算法中需要分別計算 $f(0)$、$f(1)$，看他們是否相同才能知道，但在量子演算法中可以只跑一次就知道答案。

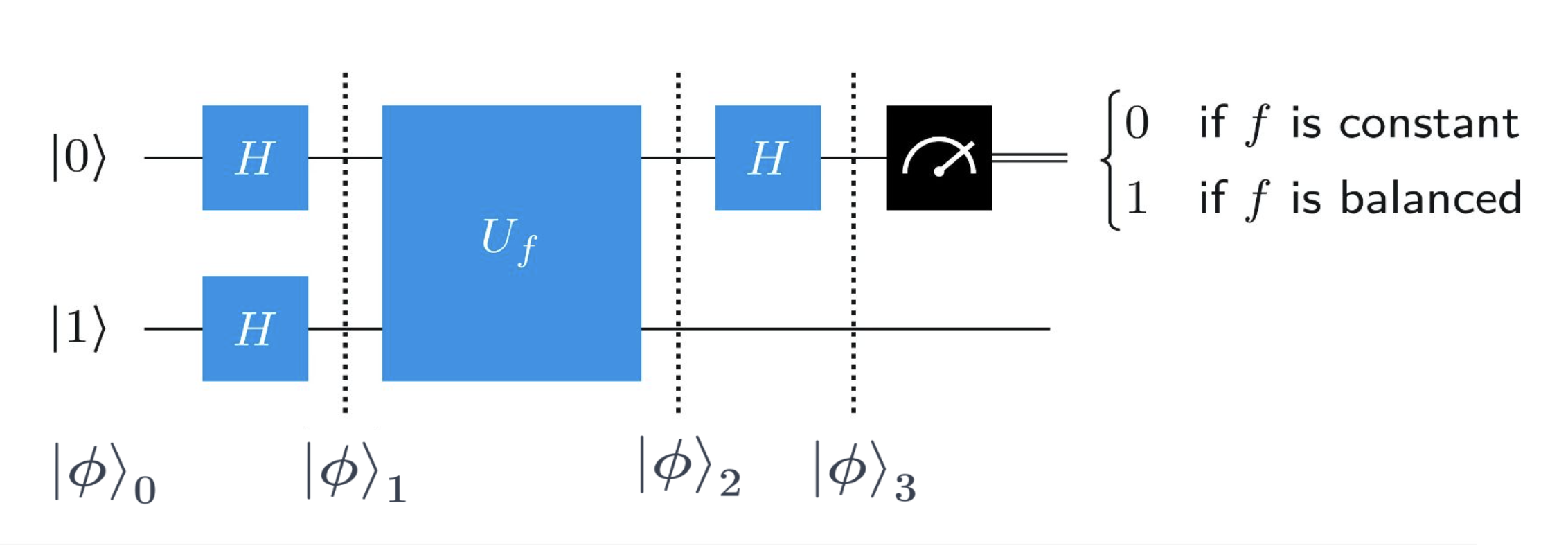

他的線路十分簡單：

圖片來源：Step by step guide to Deutsch’s Algorithm

函數 f 的電路

中間這個 $U_f$ 要怎麼設計呢？(也就是要如何把 $f(x)$ 轉換成量子電路？)
我們以 $f(x) = \neg x$ 為例

我們先做出下表：

$yx$	$f(x)$	$y^\prime x^\prime = (y\oplus f(x))x$
0 0	1	1 0
0 1	0	0 1
1 0	1	0 0
1 1	0	1 1

則我們要設計的 $U_f$ 就是滿足

Input($q_1 q_0$)	Output($q_1^\prime q_0^\prime = y^\prime x^\prime$)
0 0	1 0
0 1	0 1
1 0	0 0
1 1	1 1

的電路。

經由簡單的通靈就可以發現 $U_f = (I\otimes X)CNOT(I\otimes X)$

總電路和結果如下：

演算法成功關鍵

為何這個演算法能成功？這歸功於

1. 疊加態：演算法可以一次性嘗試很多 $f(x)$
2. 相位：可以發生干涉，把不合的消掉

以上面那個 $f(x) = \neg x$ 為例，他的 maze 長這樣：

一樣是 Gemini 寫的生圖扣的

import matplotlib.pyplot as plt

# 定義迷宮方法顏色常數
COLOR_MAP = {
    'blue': '#3498db',    # 正實數振幅 (+1)
    'red': '#e74c3c',     # 負實數振幅 (-1)
}

fig, ax = plt.subplots(figsize=(16, 5))

# 建立 7 個時間點的 X 軸位置 (0 到 6)
x_positions = [0, 1, 2, 3, 4, 5, 6]
labels = ['00', '01', '10', '11']
y_positions = [3, 2, 1, 0] # 由上至下排列
label_to_y = {l: y for l, y in zip(labels, y_positions)}

# 1. 繪製所有的黑點節點
for x in x_positions:
    ax.scatter([x] * 4, y_positions, color='black', s=100, zorder=5)

# 2. 僅在「最左邊」與「最右邊」標註狀態標籤
for lbl, y in zip(labels, y_positions):
    ax.text(-0.15, y, lbl, ha='right', va='center', fontsize=14, weight='bold')
    ax.text(6.15, y, lbl, ha='left', va='center', fontsize=14, weight='bold')

# 3. 定義每個時間段的箭頭映射關係 (根據量子閘矩陣運算)
# Step 1: X_q1 (0 -> 1) -> 翻轉左位元
step1 = [('00', '10', 'blue')]

# Step 2: H_q1 H_q0 (1 -> 2) -> 從 10 點分岔出四個狀態，後兩個帶負號(紅)
step2 = [
    ('10', '00', 'blue'), ('10', '01', 'blue'),
    ('10', '10', 'red'),  ('10', '11', 'red')
]

# Step 3: X_q0 (2 -> 3) -> 翻轉右位元 (00<->01, 10<->11)
step3 = [
    ('00', '01', 'blue'), ('01', '00', 'blue'),
    ('10', '11', 'red'),  ('11', '10', 'red')
]

# Step 4: CNOT (3 -> 4) -> q0控制q1 (右位元為1時，左位元翻轉)
step4 = [
    ('00', '00', 'blue'), ('01', '11', 'blue'),
    ('10', '10', 'red'),  ('11', '01', 'red')
]

# Step 5: X_q0 (4 -> 5) -> 再次翻轉右位元
step5 = [
    ('00', '01', 'blue'), ('11', '10', 'blue'),
    ('10', '11', 'red'),  ('01', '00', 'red')
]

# Step 6: H_q0 (5 -> 6) -> Hadamard 作用在右位元，展開並引入對應相位
step6 = [
    ('00', '00', 'red'),  ('00', '01', 'red'),
    ('01', '00', 'blue'), ('01', '01', 'red'),
    ('10', '10', 'blue'), ('10', '11', 'blue'),
    ('11', '10', 'red'),  ('11', '11', 'blue')
]

all_steps = [step1, step2, step3, step4, step5, step6]

# 4. 繪製彩色方向箭頭
for idx, step_connections in enumerate(all_steps):
    x_start = x_positions[idx]
    x_end = x_positions[idx + 1]
    for start_lbl, end_lbl, color_key in step_connections:
        sy = label_to_y[start_lbl]
        ey = label_to_y[end_lbl]
        color = COLOR_MAP[color_key]
        ax.annotate('', xy=(x_end, ey), xytext=(x_start, sy),
                    arrowprops=dict(arrowstyle="->", color=color, lw=3, shrinkA=6, shrinkB=6))

# 5. 在每一段上方中央標註 Gate Name (對應你的 OpenQASM 順序)
gate_names = ["$X_{q_1}$", "$H_{q_1}H_{q_0}$", "$X_{q_0}$", "CNOT", "$X_{q_0}$", "$H_{q_0}$"]
for idx, name in enumerate(gate_names):
    x_center = (x_positions[idx] + x_positions[idx + 1]) / 2
    ax.text(x_center, 3.6, name, ha='center', va='bottom', fontsize=14, weight='bold')

# 微調畫布邊界並關閉座標軸
ax.set_xlim(-0.6, 6.6)
ax.set_ylim(-0.5, 4.0)
ax.axis('off')

plt.tight_layout()
# 儲存圖片
plt.savefig('maze.png', bbox_inches='tight', dpi=300, transparent=True)
plt.close()

print("新電路的串聯迷宮演進圖已成功生成：maze.png")

可以看到在跑完 $H^{\otimes 2}$ 之後分散成了四條線，對應到第 1 點。
而在最後可以看到紅色跟藍色的線碰在一起發生破壞性干涉消掉，對應到第 2 點。

Deutsch–Jozsa algorithm

這是上面那個演算法的加強版，從 1 個 bytes 推廣成 n 個 bytes。
印象中上課時就簡單帶過，書裡有詳細寫但我現在還懶得看XD

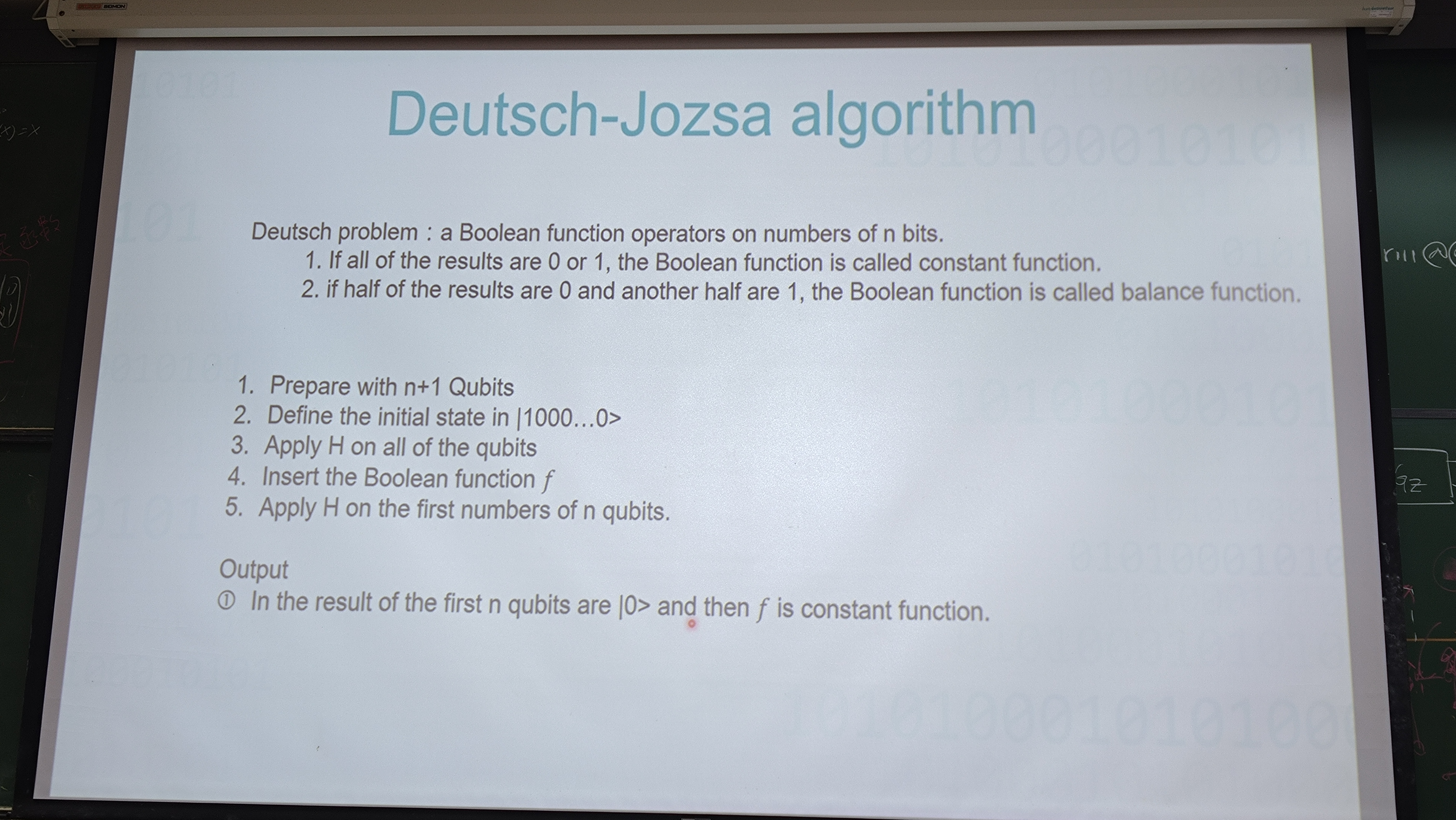

所以就放一張上課拍的簡報草草了事w

Deutsch–Jozsa algorithm

這個在古典中用最爛的演算法需要計算 $2^n$ 次 $f$，比較 $\frac{(2^n-1)2^n}{2}$ 次；但用這個量子演算法只要計算 1 次，比較 $n$ 次！

如何設計 f(x) 的線路

和之前一樣的問題，一樣放上課拍的黑板草草了事w
反正就是拆項看，然後用 $C^n NOT$ Gate。

Grover algorithm

這是一個量子無序搜尋演算法，比古典好，古典需要 $O(N)$，這個只要 $O(\sqrt{N})$ ($N$ 是資料數量)
這個演算法的原理是先創造平均量子態，然後重複若干次以下由 Oracle 和 Diffusion Operator 組合而成的 $G$ 運算子：

• Oracle(神諭)：把要找的項標記──加負號(把相位轉 180 度)
• Diffusion Operator：把目前狀態對平均量子態做對稱，這會讓目標的振幅變大，其他變小。

我們要跑適當輪數的 $G$ 讓 State vector 旋轉到與目標狀態重合(與非目標狀態夾角接近 $\frac{\pi}{2}$)，然後執行測量。
這個的幾何圖形可以上網查到

2 個 qubits

我們先從最簡單的 2 個 qubits 開始。將要找的資料以 00, 01, 10, 11 編號。

有兩種實現方式，第一種需要引進額外的一個輔助位元，第二種則不用，我們先依序來看

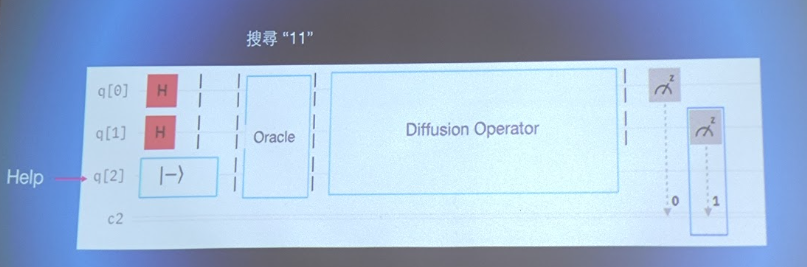

方法1：需要輔助位元

流程如下：

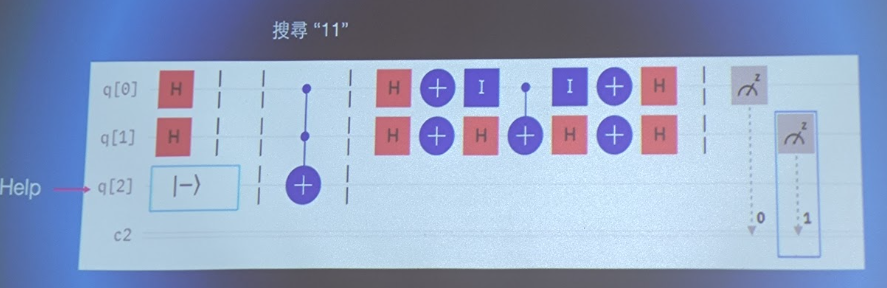

而具體線路會長這樣：

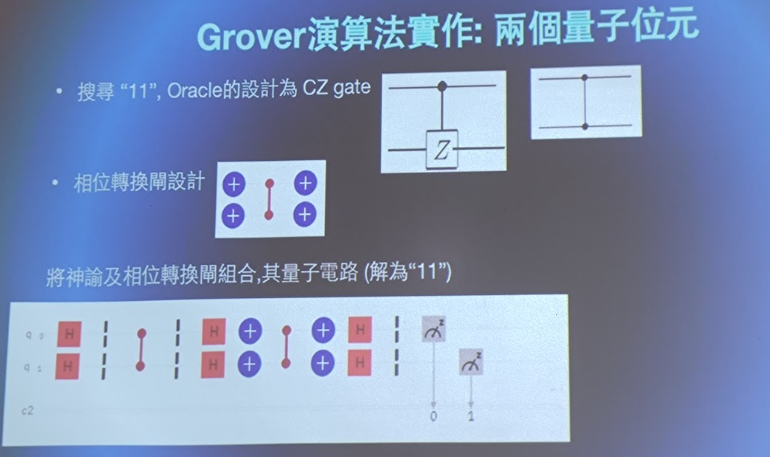

方法2：不需要輔助位元

以上是搜尋 11 的，如果今天是要搜尋 00, 01 或 10 呢？
我們只會搜尋 11，所以方法就是將我們的目標先「偽裝」成 11 再還原回來

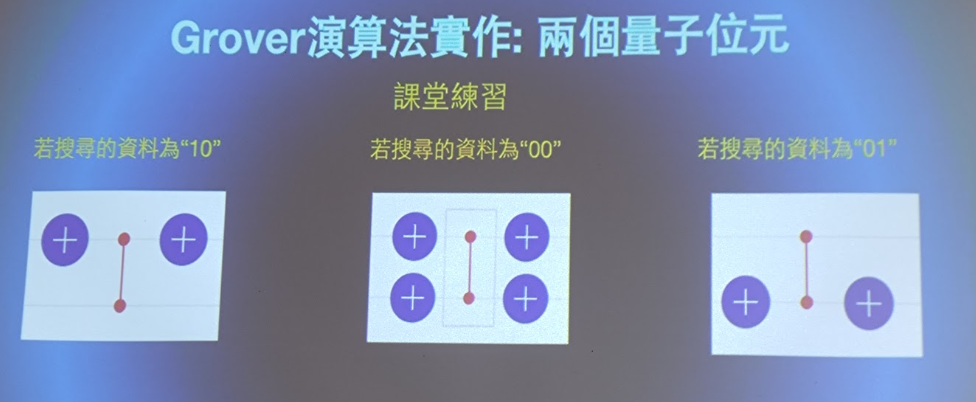

所以我們要對 Oracle 進行修改(因為 Oracle 是拿來標記目標的)，如以下(應該不難理解)：

3 個 qubits

和前面類似，所以我就直接把搜尋 111 的兩種方式的線路跟結果放上來

方法1

方法2

放個實機跑的結果：

這裡說一下 CZ Gate 變成了什麼。他其實應該對應的被換成 CCZ Gate，但因為系統上沒 CCZ Gate 可以用所以我們借助之前提到的 $H^\dagger X H = Z$ 來達到等價的效果。

其實 Grover 演算法可以一次找不只一個目標，那就是要去設計對應的 Oracle 了

複雜度分析

假設重複迭代了 $k$ 次，此時量子態為

$$G^k\vert{}\psi\rangle = \cos\left(\frac{2k+1}{2}\theta\right) \vert{}\alpha\rangle + \sin\left(\frac{2k+1}{2}\theta\right)\vert{}\beta\rangle$$

我們目標是讓操作完的量子態接近 y 軸，即

$$\frac{2k+1}{2}\theta \approx \frac{\pi}{2}$$

當資料量 $N$ 很大時，$\theta$ 會很小，因此

$$\frac{\theta}{2} \approx \sin{\frac{\theta}{2}} = \frac{1}{\sqrt2}\left(\vert{}00\rangle+\vert{}11\rangle\right)$$

故可得

$$k \approx \frac{\pi}{4}\sqrt{N} = O(\sqrt{N})$$

Shor algorithm

好可惜喔這上課沒講，改天來研究看看，但我可能要先去把傅立葉轉換那 part 補起來XD。

量子通訊

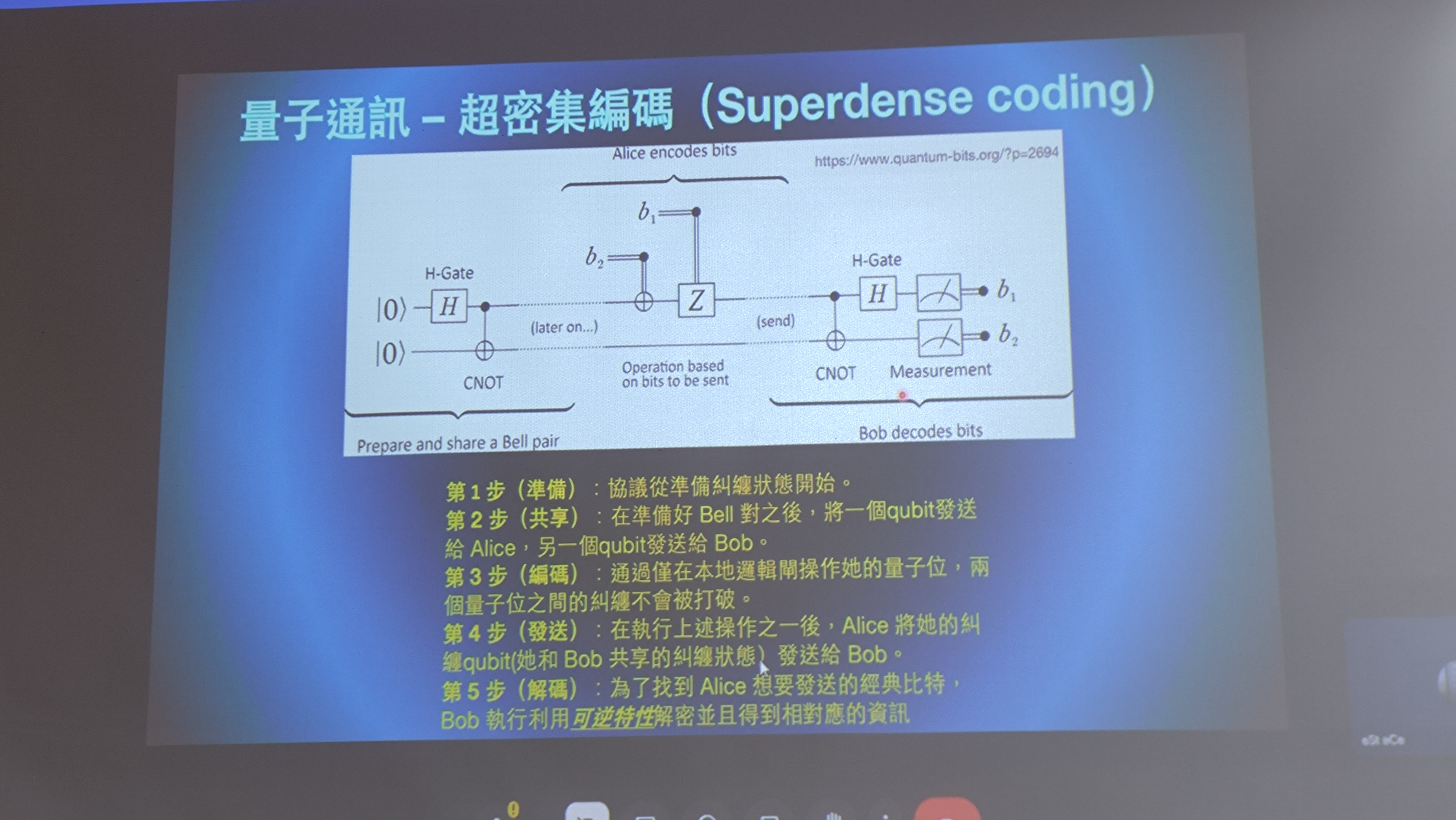

Superdense coding

可以用一個量子位元傳遞兩個古典位元的資訊。ㄟ而且這已經被實驗驗證了。

用一個例子來示範就好，其他可以自己試。比如 Alice 今天要傳「01」

第一個 bit 是 1，所以他要執行 Z，第二個 bit 是 0，所以什麼事都不用做。
這樣 Alice 做完會是

$$\vert{} 00 \rangle \xrightarrow{H_{q_0}}\space\xrightarrow{CNOT} \frac{1}{\sqrt2}\left(\vert{}00\rangle+\vert{}11\rangle\right) \xrightarrow{Z_{q_0}} \frac{1}{\sqrt2}\left(\vert{}00\rangle-\vert{}11\rangle\right)$$

Bob 接著反過來操作：

$$\begin{aligned} & \frac{1}{\sqrt2}\left(\vert{}00\rangle-\vert{}11\rangle\right) \\ \xrightarrow{CNOT} & \frac{1}{\sqrt2}\left(\vert{}00\rangle-\vert{}01\rangle\right) = \vert{}0\rangle \otimes \frac{1}{\sqrt2}\left( \vert{}0\rangle - \vert{}1\rangle \right) = \vert{}0\rangle \otimes \vert{}-\rangle \\ \xrightarrow{H_{q_0}} & \vert{}0\rangle \otimes \vert{}1\rangle = \vert{}01\rangle \end{aligned}$$

對吧！最後得到的 01 就是 Alice 一開始要傳的訊息啊！

Quantum teleportation

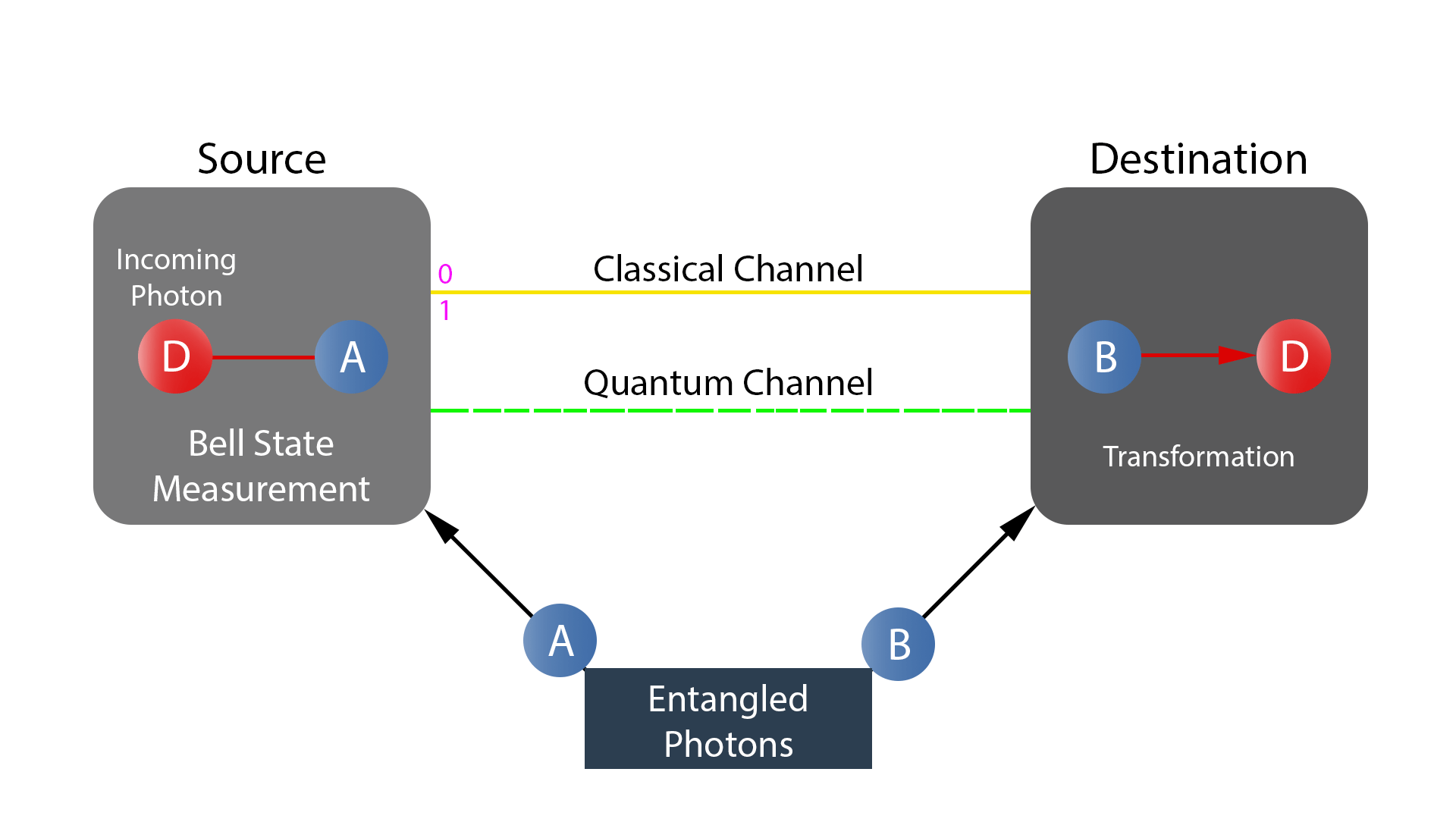

用量子糾纏來傳訊息，如下圖，A、B 是糾纏的一對粒子，我們把粒子 B 留在 Bob 手上，粒子 A 讓 Alice 帶出去。假設今天 Alice 想傳送資訊 $\vert{}\psi\rangle$ 給 Bob，即下圖中的粒子 D。Alice 可以藉由對 A 和 D 進行一些測量、操作，把結果藉由古典通道傳回給 Bob，Bob 就能回推出 $\vert{}\psi\rangle$！就如圖中的把 B 變成 D！

圖片來源：Quantum Teleportation Simplified. How is qubit phase teleported from one… | by Bishal Shrestha | Quantum Computing Nepal | Medium

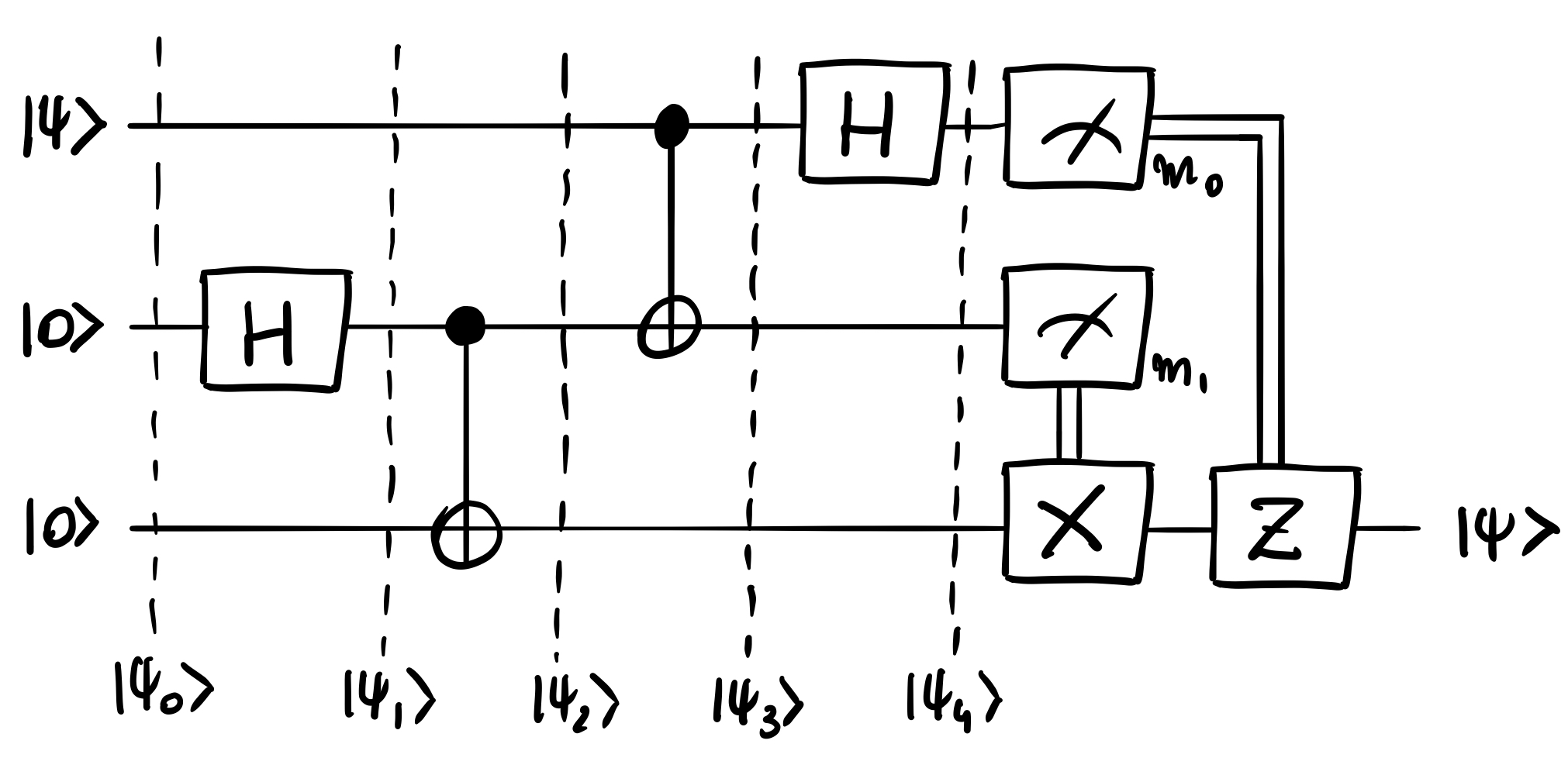

以下是具體步驟

圖片來源：Simulating Quantum Teleportation - Marek Narozniak’s Homepage

一開始的 H Gate 和 CNOT Gate 是拿來創造 Bell State 的。上圖中第一列是 $\vert{}\psi\rangle$，也就是我們想傳遞的粒子 D 的資訊；第二列是 A，第三列是 B。所以

$$\begin{aligned} \vert{}\psi_2\rangle = & \vert{}\psi\rangle\otimes\vert{}\psi+\rangle = \frac{1}{\sqrt2}\left(\alpha\vert{}0\rangle+\beta\vert{}1\rangle\right) \otimes \frac{1}{\sqrt2}\left(\vert{}00\rangle+\vert{}11\rangle\right) \\ = & \frac12\left( \alpha\left( \vert{}00\rangle + \vert{}11\rangle \right)\vert{}0\rangle + \beta\left( \vert{}00\rangle + \vert{}11\rangle \right)\vert{}1\rangle \right) \end{aligned}$$

做一個 CNOT Gate

$$\vert{}\psi_3\rangle = \frac12\left( \alpha\left( \vert{}00\rangle + \vert{}11\rangle \right)\vert{}0\rangle + \beta\left( \vert{}01\rangle + \vert{}10\rangle \right)\vert{}1\rangle \right)$$

做一個 H Gate

$$\begin{aligned} \vert{}\psi_4\rangle = & \frac{1}{2\sqrt2}\left( \alpha\left( \vert{}00\rangle + \vert{}11\rangle \right)\left( \vert{}0\rangle + \vert{}1\rangle \right) + \beta\left( \vert{}01\rangle + \vert{}10\rangle \right)\left( \vert{}0\rangle - \vert{}1\rangle \right) \right) \\ = & \frac{1}{2\sqrt2}\left( \left( \alpha\vert{}0\rangle+\beta\vert{}1\rangle \right) \vert{}00\rangle + \left( \alpha\vert{}0\rangle-\beta\vert{}1\rangle \right) \vert{}01\rangle + \left( \beta\vert{}0\rangle+\alpha\vert{}1\rangle \right) \vert{}10\rangle + \left( -\beta\vert{}0\rangle+\alpha\vert{}1\rangle \right) \vert{}11\rangle \right) \end{aligned}$$

接著 Alice 對 D 和 A 進行測量 (也就是圖中第一列、第二列的 qubit)，然後把它回傳。
從 $\psi_4$ 可以發現只要確定 D 和 A，那麼就能確定 B 的狀態，進而對他進行 NOT 或 Z Gate 把他轉換成 $\vert{}\psi\rangle$

舉例來說，如果 Alice 量到 D 跟 A 都是 1，代表 B 一定是

$$\frac{1}{\sqrt2}\left( -\beta\vert{}0\rangle+\alpha\vert{}1\rangle \right)$$

那我們對他做 X Gate 再做 Z Gate，他就會變成

$$\frac{1}{\sqrt2}\left( \alpha\vert{}0\rangle+\beta\vert{}1\rangle \right)$$

其他三種情形也可簡易驗證。

這裡的操作其實和前面的 Superdense coding 很像，都是 CNOT 跟 CZ 在操作

常見問題：這有違反「不可複製原理」嗎？
答：沒有，複製是我有一個原本的東西，然後又有一個複製出來的東西。這裡因為測量已經破壞掉原本那顆了，所以不算。

QKD - BB84

BB84 只是其中一種 QKD 協議，似乎還有 B92、E91 之類的東西

這個協議不但能安全的約定出一次性密碼，還可以偵測出有沒有監聽者！

我想偷懶，所以我查到這篇文寫的還不錯所以就看他吧XD

量子加密技術極簡介 (QKD-Quantum Key Distribution)

這裡要補充的只有他們可以拿部分的 bits 來抓監聽者，剩下的再當 key，因為抓監聽者需要交換 Alice 和 Bob 各自算出的 Key，有洩漏 key 的風險。比如他們發 1000 個 bits，平均而言應該會有 500 個是可用的，他們就能約定好拿前 100 個用來抓有沒有監聽者，剩下的 400 個才當 key。大概是這樣的概念:)

其他

萬物怎麼來

是說，「道元」是什麼？那是教授對 Token 的翻譯。他說他想了三天三夜，突然想到「象形文字」是基本單元，所以想翻譯成「象元」，然後一查發現這個詞只被用在老子象元篇。再想一想覺得「道元」比較好。

量子相關活動

活動	大約的時間
TAQCIT 年會	八月
高中量子計算暑期營	七月
高中種子教師培訓	七或八月
量子黑客松	八月
Semicon Taiwan	九月
QRACON 學生量子電腦年會	今年在十二月

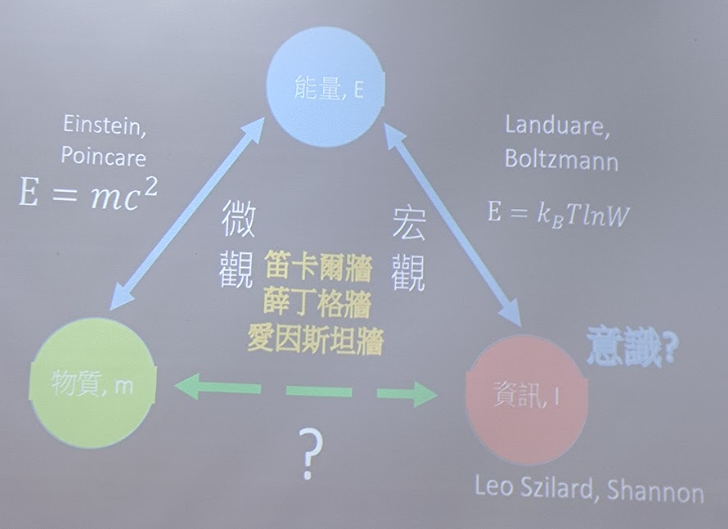

能量、資訊、物質

能量、物質能互通；能量、資訊能互通，那物質跟資訊呢？

我懶得再重新製圖XD

後記

參加這個課程受益良多啊，其中一點是讓我找回念物理跟數學的熱忱XD
值得注意的是許多教授在講課時都能感受到他們對這些東西的熱情，也上的很活潑生動，一直亂 cue 人
我除了下課跑去找教授練肖維(笑死某個教授一直洗腦(?催眠(?說服(?大家去念物理系w)，還認識了兩個附中高二的新朋友每天放學聊天！
btw 午休 2 小時真的好爽啊XD 星期五我無聊繞進次震宇宙館，感覺還是像之前一樣震撼:D
